什么是光线追踪?看看你周围,那些被光束照亮的物体。 从目光后方的光束,到光与之交互的物体的路径,就是光线追踪。

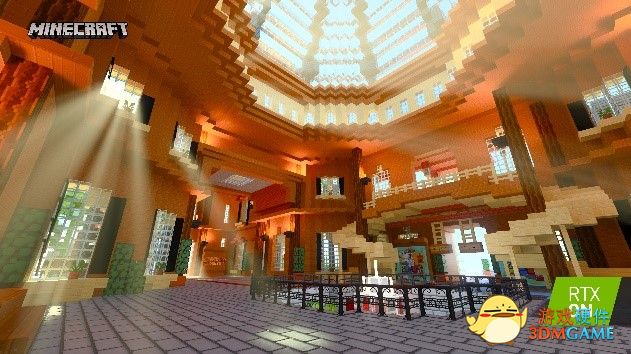

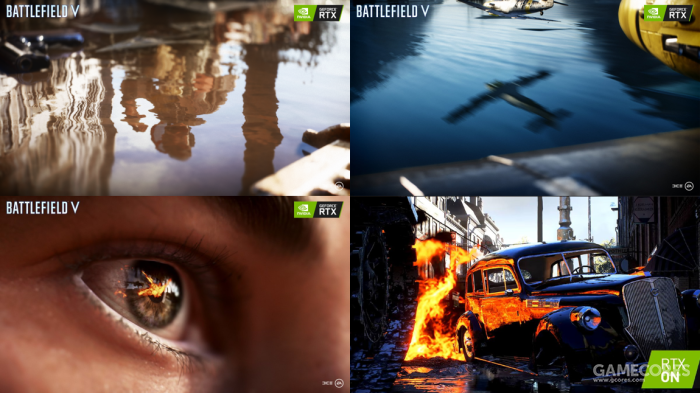

EA 的 3A 引擎 Frostbite,支持光线追踪。 Unity 和 Unreal 共同支持全球 90% 的游戏,现在在其引擎中支持微软 DirectX 光线追踪。 实时光线追踪技术元年:2018 年。

被这两个文章深深的吸引了。https://yangwc.com/

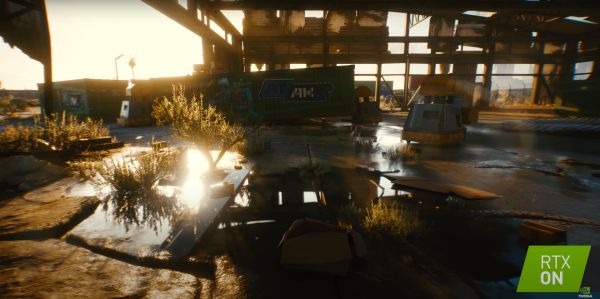

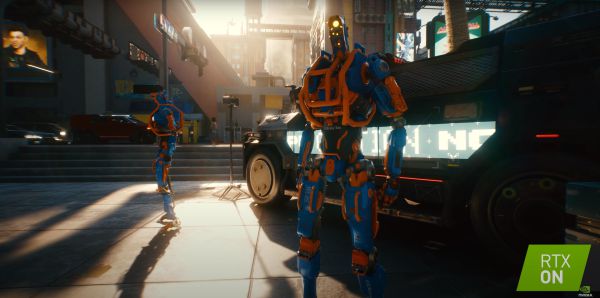

《赛博朋克 2077》技术和渲染分析

NetFly 童鞋 游戏蛮牛 2020-12-31

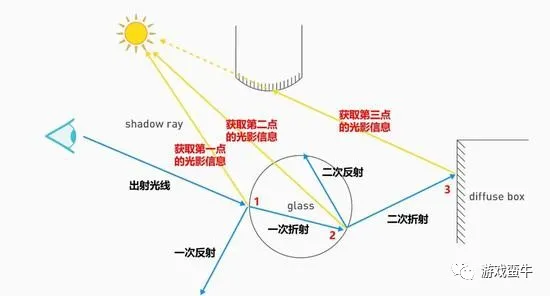

1980 年 Turner Whitted 发表了论文提出了最经典的光线追踪渲染方法。 可以看到,眼睛射出的光线,经过了两次折射一共获得了模型中三个点的光影信息,或许它还可以获取更多,但实际上这已经比光栅渲染真实很多了。 这可不是什么时间反演,其实主要是基于物理学中,光路可逆的规律,与其计算全局的光路图,不如只计算我所希望看到的那一部分像素颜色。

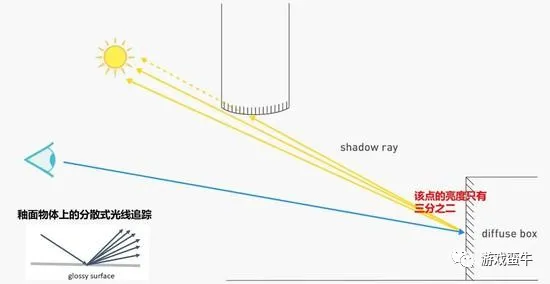

为了更能够接近真实的物理世界,尤其是釉面反射。1984 年的 Cook 提出随机理论,也就是分散式光线追踪(Distribution Ray Tracing)。 釉面物体上的反射光强和方向将被分散成多条光线,那么该点的颜色也会受到多个方向的物体影响。 如图,像素采集点反射后有三条光线,只有三分之二可以到达该场景的光源,所以该点的亮度会比完全暴露在光源下的部分暗三分之一左右, 虽然不够精确,但这同样也是比较符合实际物理世界规律的。

图形渲染的目标和物理世界殊途同归 —— 简化,统一所有的理论便是又一次的本质飞跃。 1986 年提出的 Kajiya 式漫反射理论,可以称之为渲染方程。

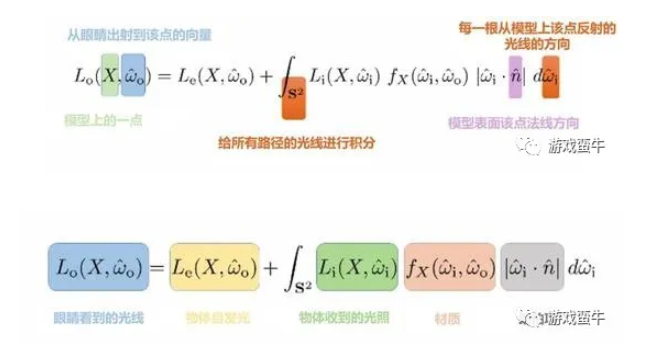

我们眼睛在一个模型上所看到的颜色,受到四个方面的影响,分别是模型自身发光、模型受到光照的情况、模型的材质(即反射能力)和模型的朝向。 可以看到和模型与接收光作用的这一项包括了后三者,并将这三者的影响进行球面上的积分,从而综合得到了整个空间的光线对这个模型颜色的影响。 这就是我们今天提到的光线追踪的核心了。

光线追踪纵览

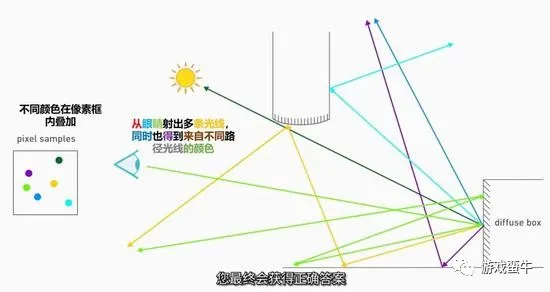

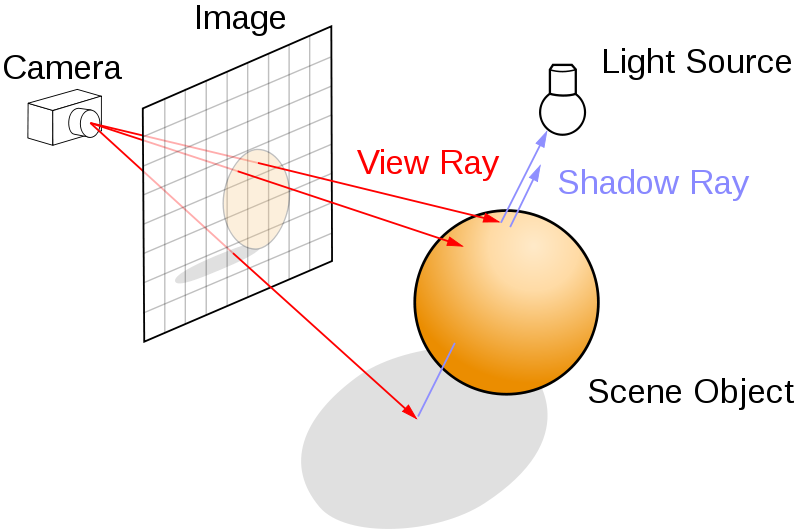

光线追踪算法是一种非常自然的技术,相比于光栅化的方法,它更加简单、暴力、真实。 与光栅化根据物体计算所在的像素的方式不同,光线路径追踪的方法是一个相反的过程,它在于用眼睛去看世界而不是世界如何到达眼中。 如下图所示,从视点出发向屏幕上每一个像素发出一条光线 View Ray,追踪此光路并计算其逆向光线的方向,映射到对应的像素上。 通过计算光路上颜色衰减和叠加,即可基本确定每一个像素的颜色。


光线追踪示意图

实时光线追踪技术:业界发展近况与未来挑战

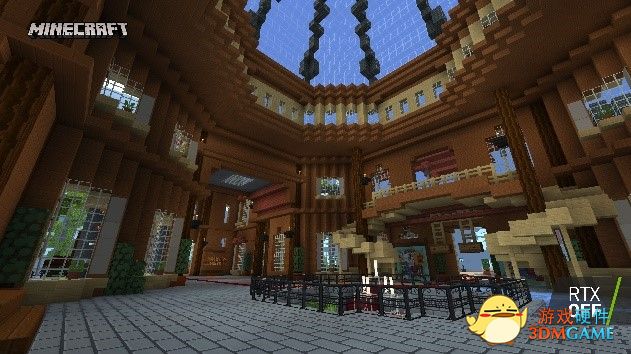

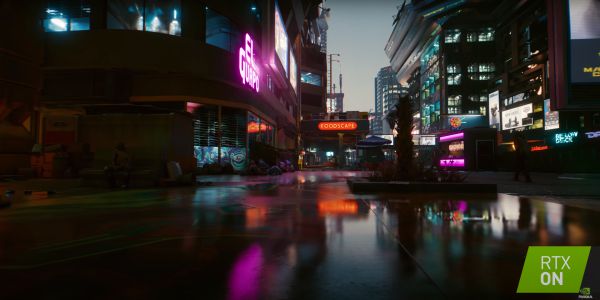

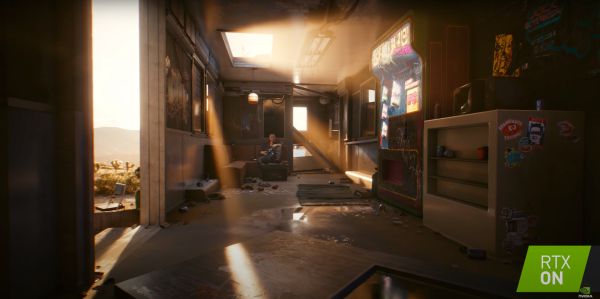

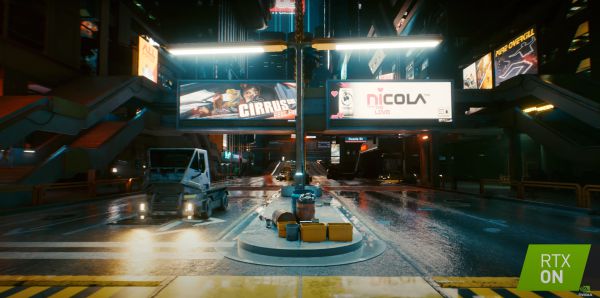

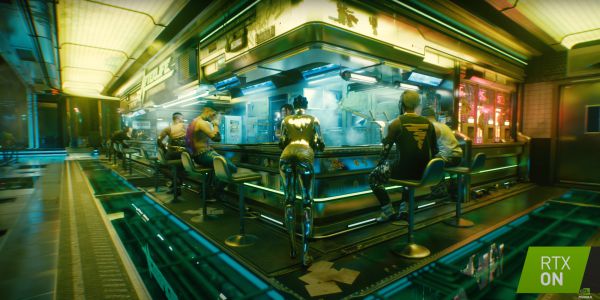

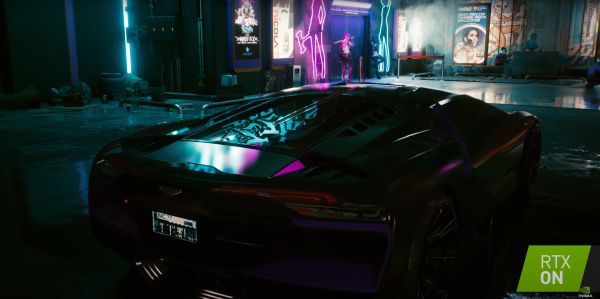

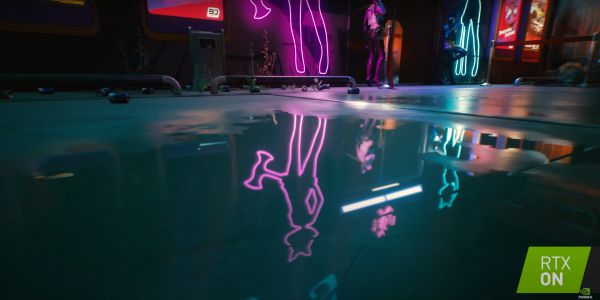

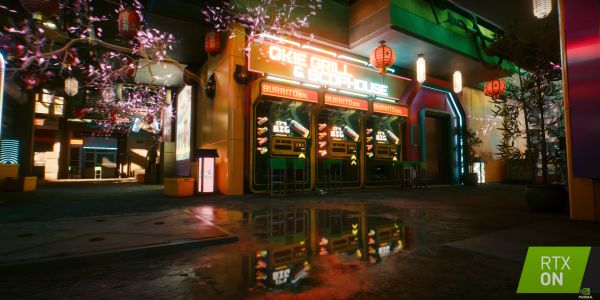

赛博朋克 2077

实时光线追踪与离线光线追踪的区别

所谓的实时光线追踪,就是随着摄像机视角的变动,后端需要实时发射追踪光线来重新计算光照信息,如果屏幕分别率很高,这个计算量是很大的, 对 GPU 的性能要求是很高的,如果性能达不到游戏直接会卡死。而离线光线追踪则不会造成这种情况,即使设置了很高的光线追踪采样率, 很多的反射次数,无非是烘焙 Lightmap 的时间会变长,最终还是可以渲染出效果很好的的 Lightmap 供场景使用。 所以现阶段还是全局光照中的光线追踪方案占主流,NVIDIA 虽然发布了新的 TURING 架构显卡引入光线追踪框架, 但是实时光线追踪真正进入游戏普及估计还是任重道远(希望能很快打脸)。

光线追踪全局光照方案的渲染管线

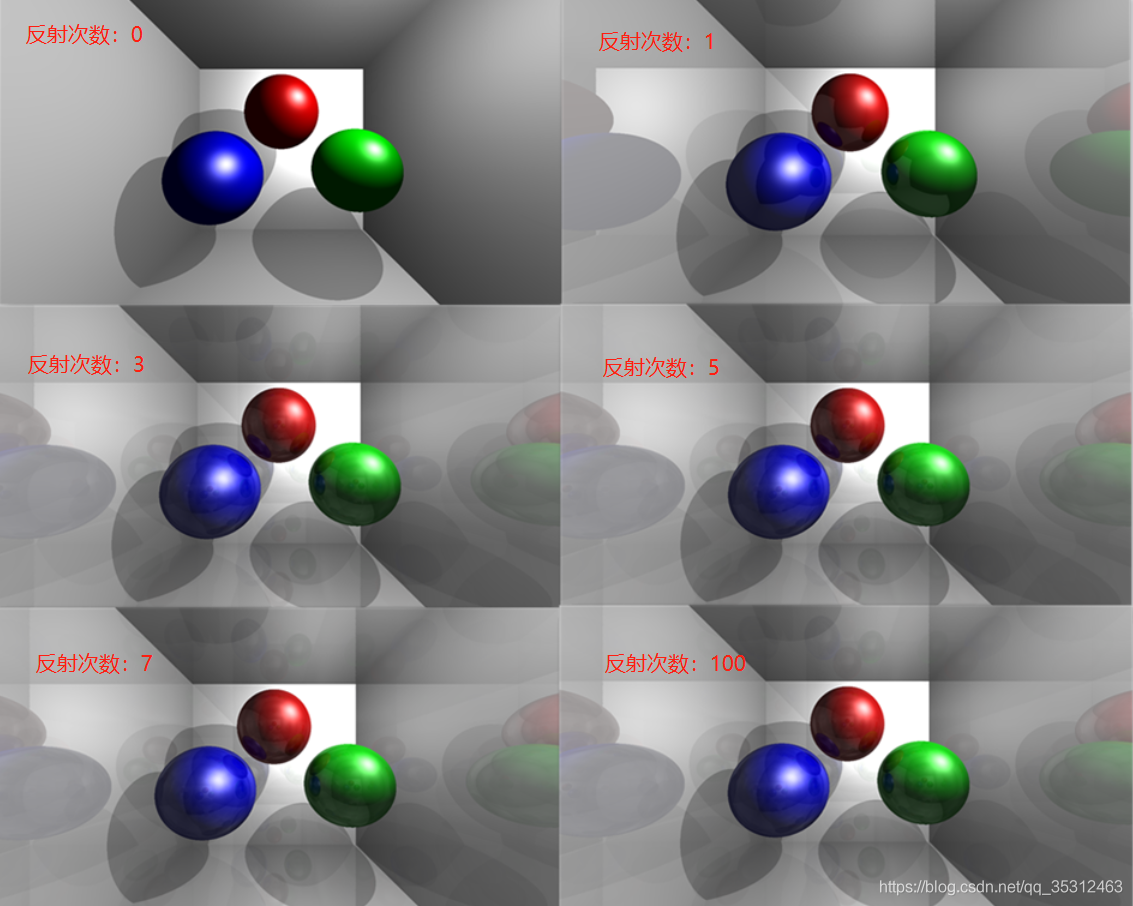

关于光线追踪的基本原理,简单来说就是向场景发射 N 条光线,然后根据碰撞点的材质进行 BXDF,BRDF 的运算,然后(根据俄罗斯轮盘)再进行漫反射,镜面反射,或者折射,如此循环直到光线逃离场景或者到达最大反射次数,最后对 N 条光线进行蒙特卡洛积分即可获得结果。 对于实时光线追踪和离线光线追踪,这里发射光线的方式还是有些差异的:实时光线追踪是从视点发射光线,光线数量一般是屏幕的大小,比如屏幕是 1920*1080, 则需要发射 1920*1080 条射线,每条射线对应一个像素点,依照需求,可能要发射多次来采样平均得到理想的结果; 而对于离线光线追踪,每个静态物体都要根据光照 UV 生成 M 个 Patch(数量和 Lightmap 大小有关),每个 Patch 要向法线方向的半球发射 N 条射线(数量由用户采样数量决定),最终对 N 条射线进行蒙特卡洛积分,得到这个物体的 Lightmap。

Vulkan-光线追踪(计算着色器实现)

from

游戏画质设置教程

游戏画质设置教程

  1. 环境光遮蔽:通过使用颜色更深的阴影来增加物体的立体感。
  2. 体积质量(体积云、体积雾、体积光等),通过光影来提高云朵、雾气、光线等的立体感。
  3. LOD 细节层次(也叫 细节层次、视野距离):游戏中,距离玩家较远的模型会被低分辨率渲染,而视野距离的等级就是这个“不会被低分辨率渲染”的范围,设置等级越高,“不会被低分辨率渲染”的范围就越高。
  4. 曲面细分:用于给顶配置显卡锦上添花的设置选项。
  5. 抗锯齿。视频中提到了 DLSS,MFAA 和 MSAA,TAA,FXAA,SMAA。
    • DLSS,深度学习超采样,现如今最好的抗锯齿技术,不仅抗锯齿还能增加帧数,是 N 卡的黑科技,深度学习。
    • MSAA,一种老久的抗锯齿技术。
    • MFAA,是 N 卡对 MSAA 做出的一个优化,在 N 卡面板设置中开启 MFAA 后,在游戏中开启 MSAA 会对帧率有很大的改善。
    • TAA,近十年来比较流行的一种抗锯齿技术,抗锯齿效果非常不错,效果比 MSAA、FXAA、SMAA 都好,唯一的缺点是让画面变模糊。
    • FXAA,一种已经被淘汰的技术,抗锯齿效果并不好的同时会让画面变模糊,可以说 TAA 完全吊打 FXAA 吧。
    • SMAA,抗锯齿效果高于 FXAA,低于 TAA。缺点是无法解决远处模型的锯齿,比如远处的树木仍会闪烁。
